消火栓測壓試驗裝置及使用方法

  消火栓壓力分為靜水壓力和出水壓力，當消火栓壓力過小的話，那么滅火水源無法到達滅火地點；如消火栓壓力過大的話，則對水管網系統和噴頭造成負載，那么需要減壓。因此法規規定需用消火栓檢測設備對消火栓壓力進行試驗，符合標準要求。

   使用“消火栓測壓試驗裝置”測試靜壓及動壓消火栓系統試水檢測裝置是用于檢測室內消栓的靜水壓,出水壓力,并校核水槍充實水柱的專用裝置測量消火栓栓口的靜水壓和岀水壓。現行國家規范中室內消火栓栓口的靜水壓力不應大開

08Mpa;消火栓栓口的出壓力不應大于05Mpa。此外在《高層民用建筑設計防火規范GB50045-95》中還對高層建筑最不利點消火栓的靜水壓做了如下規定:建筑高度不超過100米時,高層建筑最不利點消火栓靜壓不應低于0.07Mpa建筑高度超過100米時,高層最不利點消火栓靜水壓力不應低于05Mpa。

       校核水槍充實水柱。對于建筑物內的消火栓水槍的充實水柱,一般不應小于7米,但甲類廠房,超過六層的民用建筑,超過四層的廠房及庫房內充實水柱不應小于10米;高層工業建筑,高架庫房內,水槍充料水柱不應小于13米。對于高層民用

建筑高度不超米的高層建筑,消防水槍的充實水柱不應小于10米,建筑高層超過100米的高層建充實水柱不應小于13米。

消火栓測壓試驗裝置主要性能參數

型號N17SsZ1型;b.公稱通徑:65mmC公稱壓力:10Mpa;d壓力表量程:~1.6Mpa;e,壓力表精度:1.5級使用方法栓栓口靜水壓的測量。

(a}將ZN17SsZ1型試水檢測裝置連接到火栓栓囗。

(b)安裝好壓力表,并調整壓力表檢測位置使之豎直向上;(C)在ZN17-:21型度水裝置出口處裝上端蓋。

(d)緩慢打開消火栓閥門,壓力表顯示的什為消火栓栓囗的靜水壓(Mpa)。

(e)測量完成后,關閉消火栓閥門,旋松壓力表,使ZN17-S:1型試水檢測裝置內的水壓泄掉再取下端蓋。b消火栓栓口出水壓力的測量。

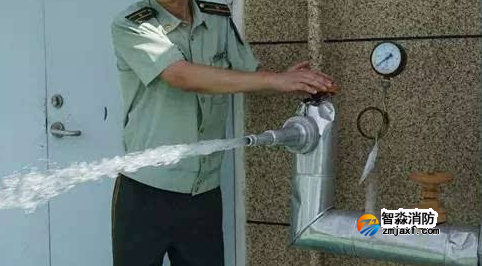

(a)將水帶連接到消火栓栓囗。

(b)將水帶接到zN17S:21型試水檢測裝置的進囗(打開消火栓閥門放水此時不應壓折水帶,壓力表顯示的水壓即為消火栓栓囗的水壓力。

c通過zN17s21型試水檢測裝置校核水槍的實水柱可以采取以下的連接的方法〈拴口→水帶→ZN17SSZ1型試水檢測裝置打開消火栓閥門放水,此時水槍充實水柱與試水檢測裝置上的壓力表的顯示的栓口出水壓力之對應關系見下表：

消火栓測壓試驗裝置注意事項

       消火栓檢測設備測量時,特別是在測量栓口靜壓時,開啟閥門應緩慢,避免壓力神擊造成檢測裝置損壞。靜壓測量完成后,折下端蓋緩慢旋下端蓋泄壓測量出口壓力和充實水柱時,應注意水帶不應有彎折dZN1751型消火栓試水檢測裝置使用后,應將水擦凈放回。
